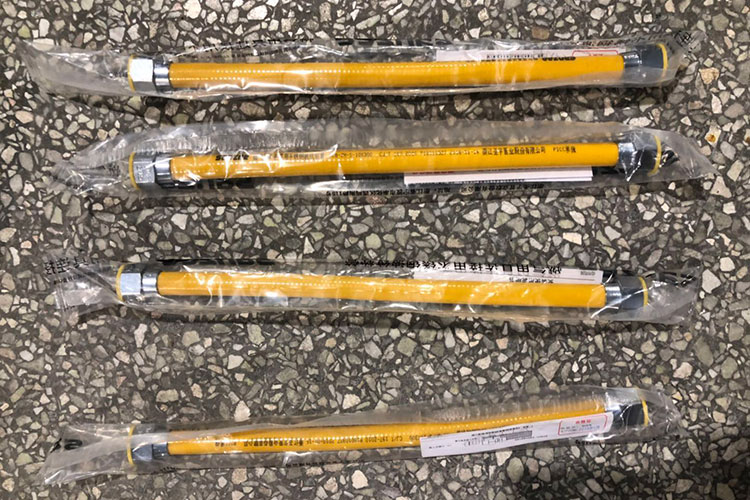

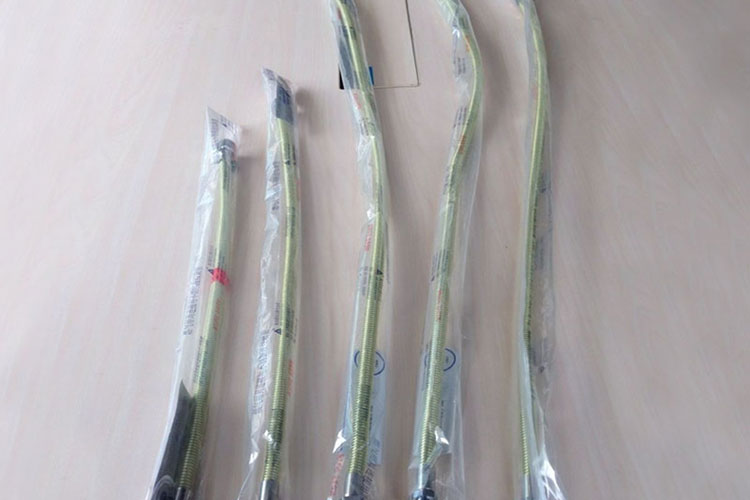

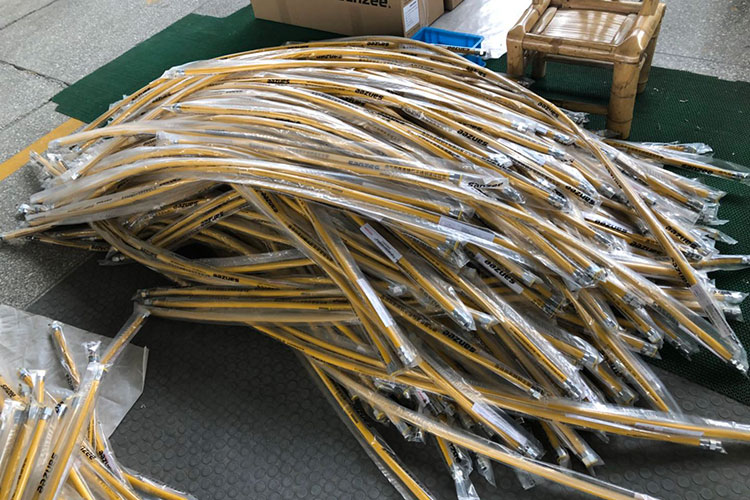

(1)適合長度100~5000mm,產品在線包裝;一定要提供實樣給我們看看所包各種規格的物料(可以提供包裝的各種樣品)
(2)包裝袋隨100mm-5000mm產品自動感應連續包裝、包裝速度無級調節、即設即切等功能,無需調節空走;
(3)在進料入口端加裝區域光纖傳感器(要求檢測范圍50mm以內),物料包膜入口端不留縫隙,以防螺母、合格證、墊片發生卡住現象;(可參考HP-250X型改進后的裝置)
(4)使用三個伺服獨立控制及一個變頻器;
(5)所有操作和工藝等參數都可在電腦數字顯示屏上設定;
(6)系統采用獨立溫度PID控制,使溫度控制在1℃之內;
(7)單刀速度可達到100包/分鐘,2m產品的包裝速度不低于8包/分鐘;速度同物料長度和袋長有關系,所以空包速度應該可以達到150包/分,
(8)所有控制由軟件實現,方便功能調整和技術升級;
(9)設備穩定性高,噪音小于70 dB;
(10)中文操作界面,操作方便,安全可靠;
(11)有打孔裝置,在不扎到所包產品的前提下對包裝袋打孔放出空氣節省空間;(必須加裝打孔裝置)
(12)其余參數:
技術參數
? HP-250X新型三伺服枕式包裝機 (碳鋼機身,接觸物料不銹鋼) |
薄膜寬度 |
Max. 250mm |
制袋長 度 |
100--3000mm |
|
制袋寬度 |
30-80mm |
|
產品高度 |
Max.50mm |
|
卷膜直徑 |
Max. 320mm |
|
包裝速度 |
40-80 包/分(1m產品不低于12包/分鐘) |
|
電源電壓 |
220V 50/60Hz 2.4KW |
|
機器尺寸 |
(L)6000mmX(W)670mmX(H)1450mm |
|
重量 |
700kg |
?
配置清單:
?
序號 |
名稱 |
牌子 |
型號 |
數量 |
1 |
PLC |
松下 |
? |
1 |
2 |
伺服 |
松下/三菱/信捷 |
? |
3 |
3 |
觸摸屏 |
信捷 |
? |
1 |
4 |
溫控表 |
亞泰 |
NG-6401V-3 |
2 |
5 |
電眼 |
亞泰 |
GDJ-612 |
1 |
6 |
編碼器 |
ROTARY ENCODER |
E38S-8G12-24C-360B-2M |
2 |
7 |
組合開關 |
GLELE |
GLH12-20/2 |
1 |
8 |
空氣開關 |
天正 |
DZ47-63 C20 |
3 |
9 |
電機1 |
江晟 |
JYP2-80M2-6 |
1 |
10 |
電機2 |
江晟 |
JYP2-71M1-4 |
1 |
11 |
接近開關 |
歐姆龍 |
TL-Q5MC1-Z |
1 |
12 |
開關電源 |
明緯 |
NES-15-24 |
1 |
13 |
固態繼電器 |
施耐德 |
SSR-25 DA |
3 |
14 |
中間繼電器 |
歐姆龍 |
MY2N-J |
1 |
15 |
啟動開關 |
施耐德 |
XB7-EA31C |
1 |
16 |
停止開關 |
施耐德 |
XB7-EA42C |
1 |
17 |
點動開關 |
施耐德 |
XB7-EA21C |
1 |
?
